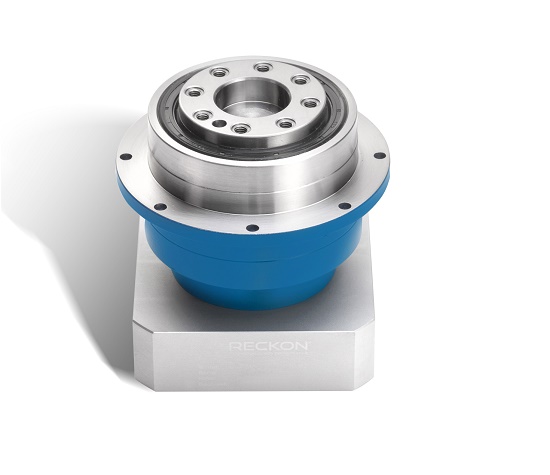

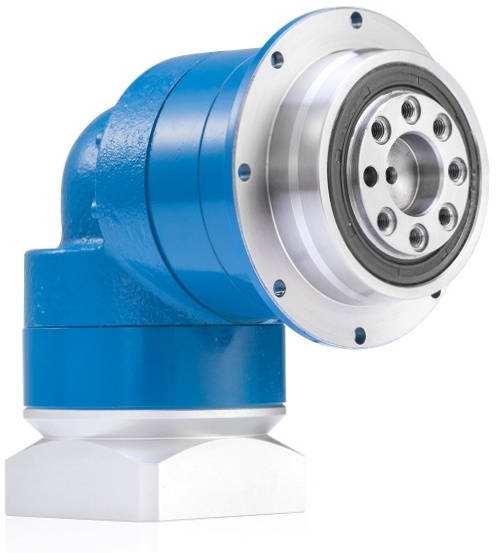

SPIRIT-CI-ST

REDUCTEUR PLANETAIRE a jeu reduit A BRIDE DE SORTIE rotative

Complément économique de la gamme Ultimate, Spirit est conçu pour les applications faiblement dynamiques et sans inversion directe. Son plateau est idéal pour fixer une poulie ou un pignon.

Accélération ++
Inversions +
Capacité de charge radiale ++
Capacité de charge axiale ++
Raideur ++
Précision ++
Economie +++++
Utilisable en applications servo Oui
Nombre de tailles dans la gamme 3 (64 à 110)
Jeu angulaire <5 min (1 train) ou <8 min (2 trains)
Jeu optionnel  <3 min (1 train) ou <5 arc-min ( 2 trains)
Rapports de réduction 3 à 100
Connection moteur Manchon équilibré

Télécharger le pdf

CONSTRUCTION INTERNE

Spirit est un réducteur planétaire à jeu réduit doté d'une "sortie plateau".





Les efforts radiaux admissibles résultent de l'utilisation de 2 roulements à billes radiaux.



La denture interieure est monobloc (taillée dans le carter), afin de renforcer la raideur.



La bride de sortie rotative fournit une raideur importante et une solution pratique pour gagner en encombrement.



Nous recommandons d'utiliser cette gamme pour des applications dont le facteur d'application est inférieur à Ka<1.35 (se réferrer à la section d'information dédiée).















La connection à l'arbre moteur est effectuée par le biais d'un manchon équilibré, de manière à minimiser les vibrations et les efforts sur les roulements de votre moteur.



L'installation est rapide et facile au moyen de 4 vis pour fixer votre moteur et 1 vis pour réaliser le serrage de l'arbre.



Le réducteur sera livré avec la bride d'adaptation correspondant à votre moteur. Elle est toujours comprise dans le prix.











caracteristiques

CAPACITE D'ACCELERATION MOYENNE

L'arbre (porte-satellites) est supporté par 2 roulements à billes radiaux. Cette construction autorise des variations de couple modérées. Nous déconseillons d'utiliser ce réducteur au couple d'accélération trop fréquemment, ou dans une application subissant des arrêts d'urgence fréquents. Le cas échéant lui préférer la gamme Ultimate, dédiée aux applications à haute performance.

PRECISION LONGUE DUREE

Les réducteurs Reckon sont conçus pour ne pas perdre de précision avec le temps.

Les satellites de Spirit sont, comme pour toute la gamme Reckon, cémentés-trempés afin de maximiser la densité de couple et la durée de vie, sans perte de précision dans le temps.

Ils sont fermement maintenus par de larges aiguilles jointives (sans cages), ce qui maximise la durée de vie et la capacité de couple.

COURONNE INTERIEURE MONOBLOC EN ACIER FORGE

La denture interieure est directement taillée dans le carter en acier pré-traité, pour renforcer la raideur. Ce carter inclut à la fois la denture et les portées de roulements, pour une fiabilité sans faille.

MANCHON EQUILIBRE

Spirit est équipé d'un manchon équilibré, afin de réduire au maximum les vibrations rapportées à votre moteur, et prolonger la durée de vie de ses roulements.

DONNEES techniqueS

  Ratio Spirit CI-ST-047

Spirit CI-ST-064

Spirit CI-ST-090

Spirit CI-ST-110

Couple nominal

T2n (Nm) (1)

3 - - 46 170
4 11 30 105 205
5 9 24 76 160
7 7 18 51 126
10 5 12 35 85
12 - - 46 170
15 - - 46 170
16 11 30 105 205
20 11 30 105 205
21 - 29 46 170
25 9 24 76 160
28 11 30 105 205
30 - - 46 170
35 9 24 76 160
40 11 30 105 205
50 9 24 76 160
70 7 18 51 126
100 5 12 35 85

Couple crête

Tmax (Nm) (2)

3 - - 107 338
4 19 54 148 410
5 14 38 99 241
7 13 33 94 230
10 13 33 85 207
12 - - 107 338
15 - - 107 338
16 19 54 148 361
20 19 54 148 361
21 - - 107 338
25 14 38 99 241
28 19 54 148 361
30 - - 107 338
35 14 38 99 241
40 19 54 148 361
50 14 38 99 241
70 13 35 94 230
100 13 33 85 207
Couple d'arrêt d'urgence (3) 1,5*Tmax
Jeu angulaire maximum (minutes) 1 stage ≤10 ≤7 ≤5 ≤5
2 stages ≤13 ≤10 ≤8 ≤8
Vitesse d'entrée nominale (tr/min) (4) 4 000 3 700 3 500 2 700
Vitesse d'entrée maxi (tr/min) (5) 10 000 8 000 7 000 6 000
Couple de basculement maxi (Nm) (6) 9 15 43 110
Force axiale admissible (N) 535 765 1 450 2 880
Rendement (%) (7) 1 stage >97
2 stages >94
Rigidité torsionelle (Nm/min) 4 12 27 75
Durée de vie (h) (8) 20 000
Temperature ambiante mini/maxi (°C) -10 / +45
Température maxi au toucher (°C) 90
Indice de protection IP 64
Niveau sonore (dB)10 <58 <58 <60 <65
Lubrifiant Graisse Sumico-Japan (lubrifié à vie)
Couleur Capri blue (RAL 5019)
Bride d'entrée Aluminum anodisé



  1. Calcul suivant norme ISO 6336-2, pour durée de vie 20 000 heures en conditions réelles, soit : facteur d'application : 1.25, vitesse nominale et température intérieure 60°C

  2. Calcul suivant ISO 6336-2, durée d'application 2 000 h soit 10% de la vie nominale avec les paramètres suivants : facteur de sécurité : 1.4, vitesse nominale, température 60°C. Ces valeurs de couple ne sont pas valables à la vitesse maxi et peuvent entraîner une surchauffe en cas d'utilisation prolongée. Utiliser un couple supérieur au couple nominal entraîne une usure de la denture. Nous consulter pour plus d'informations.

  3. 1 000 arrêts d'urgence maximum.

  4. Vitesse à laquelle le couple nominal peut être délivré 20 000 heures en continu dans les conditions de calcul détaillées plus haut.

  5. Vitesse acceptable pour une courte durée.

  6. Appliquée au milieu de l'arbre de sortie à 100 tr/min.

  7. Mesuré à chaud (60°C), au couple et à la vitesse nominaux

  8. Durée de vie minimale au couple et à la vitesse nominaux. En dessous de ce couple et/ou de cette vitesse, la durée de vie des engrenages internes augmente fortement. Consultez-nous pour connaître une estimation gratuite de la durée de vie du réducteur dans vos conditions d'utilisation.

  9. Température ambiante. Se référer aux facteurs de température dans la section information.

  10. Rapport 10 mesuré à la vitesse nominale et à 1m.

telechargements

Les fiches techniques et les plans 3D seront disponibles au téléchargement prochainement. Veuillez faire la demande à votre distributeur en cliquant sur ce lien : contact@reckondrives.com.
