ECONOMIQUE - FIable - SILENCIEUX

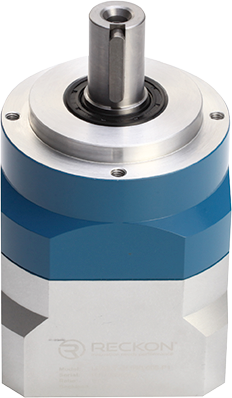

Wiser  est un réducteur planétaire à jeu réduit d'entrée de gamme, mais fiable, helicoïdal et précis. Ce réducteur de vitesse apportera son couple à vos applications modérées, qu'elles soient à courant continu, pas à pas ou brushless (servo). Wiser offre une précision de 6 à 8 minutes de jeu suivant les rapports de réduction.

Capacité d'acceleration ++
Capacité de reversion +
Acceptation d'efforts radiaux ++
Acceptation d'efforts axiaux +
Raideur (rigidité torsionelle) ++
Precision ++
Economie ++++
Adapté aux applications servo Oui
Tailles dans cette gamme 3 (60 to 115)
Jeu angulaire 6' (1 train) / 8' (2 trains)
Connection moteur Manchon équilibré

ImprimerTélécharger le pdf

CONSTRUCTION

Réducteur épicycloïcal









Wiser est un réducteur planétaire hélicoïdal à jeu réduit économique.

Son porte-satellite est une cage, qui lui procure rigidité et sécurise les engrenages lors des phases d'accélération.

La cage est monobloc avec l'arbre de sortie.

Elle est centrée dans l'engrenage planétaire grace à 2 roulements à billes (radiaux). Cette construction renforce la capacité du réducteur à supporter des accélérations modérées et des variations de couple modérées à moyennes.

Nous recommandons d'utiliser cette gamme pour des applications modérées (facteur d'application Ka<1.25). (Se référer à la section dédiée aux facteurs d'application).













Réducteur de vitesse épicycloïcal







La connection à l'arbre moteur est effectuée par un manchon équilibré, de manière que les efforts sur les roulements du moteur soient minimisés.

L'installation est rapide et facile, en serrant 1 vis.

La bride d'entrée est allégée.

Le réducteur sera livré avec la bride d'adaptation correspondant à votre moteur.















CARACTERISTIQUES DE LA GAMME WISER

Perfect Pitch concept

FONCTIONNEMENT SILENCIEUX

Comme tous les produits Reckon, la gamme Wiser suit le concept Perfect PitchTM , incluant l'utilisation d'une denture helicoïdale pour fournir à votre axe un fonctionnement silencieux et fiable. Referez-vous à la section PerfectPitch conceptTM pour plus d'informations.

Low-cost helical gearbox

CAPACITE D'ACCELERATION MODEREE

Le porte-satelite est une cage monobloc, conçue pour maximiser la rigidité torsionelle. Il est maintenu par 2 roulements à billes radiaux, qui garantissent le parfait alignement des engrenages, même à plein charge. L'utilisation d'une denture rapportée restreint l'utilisation de cette gamme aux accelerations modérées (ka<1,25).

High precision planetary gearbox

PRECISION LONGUE-DUREE

Les satellites en acier cémenté-trempé japonais bénéficient d'un usinage de finition après traitement pour augmenter leur précision.

Ce couple matière/traitement garantit de ne as perdre de précision année après année, malgré les accélérations et les variations de couple.

Les satellites évoluent autour d'aiguilles jointives (roulements à billes sans cages), pour maximiziser leur capacité d'accélération et leur durée de vie.

low-backlash planetary gearbox

SECURITE POUR VOTRE ARBRE MOTEUR

La gamme Wiser propose un accouplement élastique (manchon) standard, équilibré après emmanchement du pignon moteur, pour limiter les vibrations et les efforts radiaux sur l'arbre moteur.

FICHE TechniQUE

  Rapport

Wiser-CI-60

Wiser-SQ-60

Wiser-CI-90

Wiser-SQ-90

Wiser-CI-120

Wiser-125

T2n(1)

Couple Nominal (Nm)

(1 train)

1/10

29

65 154
1/9

33

66 151

1/8

39

72 193

1/7

42

75 198

1/6

42

75 212

1/5

43

82 202

1/4

42

70 220

1/3

25

50 120

T2n

Couple nominal (Nm)

(2 trains)

1/100

29

65 154
1/90 33 66 151

1/80

39

72 193
1/72 39 72 193
1/70 42 75 198
1/64 39 72 193
1/60 42 75 212
1/54 42 75 212

1/50

43

82 202
1/49 42 75 198
1/48 42 75 212
1/45 43 82 202
1/42 42 75 212
1/40 42 70 220
1/36 42 75 220
1/35 43 82 202
1/32 42 70 220
1/30 25 50 120
1/28 42 70 220

1/25

43

82 202
1/24 42 70 220
1/21 25 50 120

1/20

42

70 220
1/18 25 50 120
1/16 42 70 220

1/15

25

50 120
1/12 25 50 120

Couple d'accélération Tmax(2)

2*T2n

Couple d'arrêt d'urgence Tx(3)

3*T2n

Jeu Angulaire (minutes)

1 train

< 6

2 trains

< 8

Vitesse d'entrée nominale(4) (tr/min)

3 700

3 500

2 600

Vitesse d'entrée maxi(5) (tr/min)

6 000

7 000

4 800

Charges radiales maxi(6) (N)

1 100 N

2 200 N

3 600 N

Charges axiales maxi (N)

900 N

1 950 N

3 000 N

Rendement(7) (%)

1 train

>97

2 trains

>95

Rigidité torsionelle (Nm / min)

7

14

25

Durée de vie(8)  (h)

20,000

Température d'utilisation

optimale / min / maxi (°C) (9)

20 / -10 / +45

Température maxi du carter au toucher (°C)

90

Indice de protection

IP65

Niveau sonore maxi

68dB

Lubrifiant

Graisse Sumico Japan - lubrifié à vie

Couleur

Bleu "Capri" (Code RAL 5019)

(1)  : Couple de sortie acceptable 20 000h.
(2)  : Applicable 1 000 fois par heure.
(3)  : Applicable 100 fois maximum dans la vie du produit.
(4)  : Vitesse à laquelle le couple nominal est applicable 20,000 heures.
(5)  : Vitesse maxi dans le cycle d'application. Ne pas tourner en continu à cette vitesse (risque d'échauffement).
(6)  : Appliqué au milieu de l'arbre de sortie à 300 rpm.
(7)  : Mesuré à la vitesse et au couple nominaux et à 25°C
(8)  : Durée de vie à la vitesse et au couple nominaux. Consultez-nous si votre axe ne travaille pas dans ces conditions. nous saurons vous conseiller.
(9)  : Température ambiante. Une section d'explications est dédiée à la température à la rubrique "selection".
(10) : A pleine puissance et à 1m

TELECHARGEMENT

WISER CI (coaxial avec sortie carrée)
Plans d'encombrement 2D (pdf) Vue 3D (pdf)* Plans 3D (STEP)
Wiser CI-ST-60 1 train (rapports 3 à 10) Wiser - Construction

Les plans STEP varient d'un moteur à l'autre et ne peuvent pas être téléchargés directement à partir du site.

Nous pouvons vous les envoyer par mail sous 24h si vous connaissez la référence de votre moteur.

Wiser CI-ST-60 2 trains (raports 12 à 100)
Wiser CI-ST-90 1 train (rapports 3 à 10)
Wiser CI-ST-90 2 trains (rapports 12 à 100)
Wiser CI-ST-115 1 train (rapports 3 à 10)
Wiser CI-ST-115 2 trains (rapports 12 à 100)

WISER SQ (coaxial avec sortie ronde)
Wiser SQ-ST-60 1 train (rapports 3 à 10) Wiser - construction Les plans STEP varient d'un moteur à l'autre et ne peuvent pas être téléchargés directement à partir du site.

Nous pouvons vous les envoyer par mail sous 24h si vous connaissez la référence de votre moteur.

Wiser SQ-ST-60 2 trains (rapports 12 à 100)
Wiser SQ-ST-90 1 train (rapports 3 à 10)
Wiser SQ-ST-90 2 trains (rapports 12 à 100)
Wiser SQ-ST-115 - 1 train (rapports 3 à 10)
Wiser SQ-ST-115 - 2 train (rapports 12 à 100)

*Pour visualiser la vue 3D au format pdf, cliquez sur "activer l'option 3D" dans Acrobat reader. Cliquez-déplacez votre souris pour découvrir la construction du réducteur. Vous pourrez zoomer et naviguer dans le produit, et le clic-droit permet de faire disparaître les composants selectionnés.

N'hésitez pas à prendre contact avec nous en cas de question.
