ULTIMATE-CI-RA

applications tres precises, CYCLES d'application extremes induisant des efforts tres importants en sortie

Ultimate est un réducteur planétaire à jeu réduit conçu pour les applications les plus dynamiques. Il dispose d'une raideur très importante et d'une capacités d'acceleration hors norme, associée à une forte acceptation de fortes charges radiales et axiales.

Capacité d'accélération	+++++
Capacité d'inversion	+++++
Charges radiales	+++++
Charges axiales	+++++
Rigidité torsionnelle	+++++
Précision	+++++
Economie	+++
Compatible servo-moteurs (brushless)	Oui
Nombre de tailles dans cette gamme	6 (de 47 à 200 mm)
Jeu angulaire standard	<8 arc-min
Jeu angulaire réduit (optionnel)	<6 ou <4 arc-min
Rapports de réduction disponibles	de 4 à 100:1
Connexion à l'arbre moteur	Manchon équilibré

CONSTRUCTION INTERNE

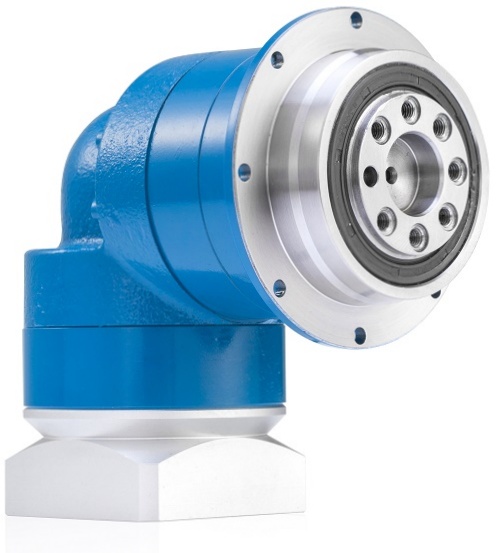

Ultimate RA est un réducteur planétaire orthogonal à jeu réduit helicoïdal.

Les engrenages internes sont hélicoïdaux, afin de procurer à votre application un fonctionnement silencieux.

Le porte-satellites est une cage qui assure rigidité et capacité d'accélération. Cette cage est monobloc avec le plateau de sortie. Elle est maintenue par 2 roulements à contact oblique (ou à rouleaux coniques) montés de part et d'autre de la cage, pour empêcher les mouvements de bascule dûs aux efforts radiaux et aux accélérations. L'alignement des satellites par rapport à la couronne et au pignon solaire reste optimal, même en phases d'accélération très importantes ou en cas d'effort radial extrême, garantissant une haute précision durable.

La couronne planétaire (engrenage à denture intérieure dans lequel évoluent les satellites) est brochée directement dans le carter en acier prétraité (comportant l'interface de sortie), pour renforcer encore la raideur, et fiabiliser le réducteur en cas d'inversions fréquentes.

Cette construction procure une capacité d'acceleration très forte et une forte acceptation de des chocs, des inversions et variations de couple importantes, telles que figurant dans les robots de découpe laser ou les poinçonneuses.

Cette gamme est adaptée à des applications dont le facteur Ka est inférieur ou égal à 2,25 (se référer à la section "selection" pour plus d'information sur les facteurs d'applications).

Réducteur planétaire à jeu réduit Ultimate RA

La liaison au moteur est réalisé par un manchon équilibré, pour éviter vibrations et efforts radiaux à votre servo-moteur.

L'installation est rapide et aisée, car une seule vis serre l'arbre. Le manchon est parfaitement concentrique une fois la vis serrée à l'arbre.

Le réducteur sera livré avec la bride d'adaptation et la douille (bague d'adaptation) correspondant à votre moteur, sans supplément de prix.

Les brides d'entrée aux dmensions standard sont allegées.

caracteristiques

	FONCTIONNEMENT SILENCIEUX Comme tous les produits Reckon, la gamme Lively suit le concept PerfectPitch^TM, incluant l'utilisation d'une denture helicoïdale pour fournir à votre axe un fonctionnement silencieux et fiable. Réferez-vous à la section PerfectPitch^TM pour plus d'informations.
	TRES FORTE CAPACITE D'ACCELERATION Le porte-satellites est une cage, conçue pour augmenter encore la raideur importante de la denture hélicoïdale. Cette rigidité torsionnelle garantit le parfait alignement des engrenages pendant les phases d'accélération. La sortie est un plateau pour agmenter encore la tenue aux efforts radiaux et axiaux par rapport à la gamme Booster. Ce réducteur est adapté aux accélérations permanentes, aux variations extrêmes de couple et de vitesse, telles que présentes dans les robots delta ou les poinçonneuses.
	EXCELLENTE TENUE AUX EFFORTS RADIAUX ET AXIAUX La cage porte-satellites est fermement maintenue par des roulements à contact oblique ou à rouleaux coniques (selon la taille).
	FORTE RIGIDITE TORSIONNELLE La couronne planétaire (l'engrenage interne) est monobloc avec l'interface de sortie et comprend les deux portées de roulement. L'ensemble du train est parfaitement coaxial et la rigidité est renforcée.
	PRECISION LONGUE DUREE Les satellites sont en acier Japonais cémenté, trempé. Ce couple matière/traitement est en effet adapté aux accélérations fortes et aux variations de couple. Ces engrenages sont maintenus par des aiguilles cémentées trempées (roulements sans cages), ce qui optimise le couple et la durée de vie du réducteur.
	ACCOUPLEMENT FIABLE ET RAPIDE A l'ARBRE MOTEUR La gamme Ultimate comprend un manchon équilibré dynamiquement pour limiter les vibrations et les efforts radiaux transmis à votre arbre moteur. La fixation à l'arbre est réalisée en quelques secondes, au moyen d'une seule vis.
	TRAIN D'ENTREE ULTRA-PERFORMANT Tous les réducteurs à renvoi d'angle Reckon utilisent des engrenages spiro-coniques cémentés-trempés rectifiés en acier japonais, pour un fonctionnement précis et silencieux. L'utilisation de matière cémentée trempée procure d'excellentes caractéristiques mécaniques (dûreté de surface, résistance elastique) et permet de ne pas perdre de precision avec le temps, même en conditions difficiles.

donnees techniques

	Ratio*	ULTIMATE-CI-RA-047	ULTIMATE-CI-RA-064	ULTIMATE-CI-RA-090		ULTIMATE-CI-RA-110		ULTIMATE-CI-RA-140		ULTIMATE-CI-RA-200
	Option L2**	-	-	090-R	090-P	110-R	110-P	140-R	140-P	200-R	200-P
Couple nominal T2n (Nm) ⁽¹⁾	4	8	42	154		244		407		1 180
	5	11	33	120		190		438		1 225
	7	8	30	108		203		465		1 300
	10	5	18	66		147		308		922
	16	8	42	86	154	244	244	377	407	764	1 180
	20	8	42	90	154	244	244	393	407	1 096	1 180
	25	11	33	113	120	190	190	438	438	1 225	1 225
	28	8	42	68	154	183	244	359	407	960	1 180
	35	11	33	85	120	190	190	438	438	1 200	1 225
	40	8	39	40	113	113	218	218	407	577	1 180
	49	8	30	108	108	203	203	465	465	1 300	1 300
	50	11	33	49	120	141	190	273	438	721	1 225
	70	8	30	69	108	198	203	382	465	1 010	1 300
	100	5	18	66	66	147	147	308	308	922	922
Couple crête TMax (Nm) ⁽²⁾	4	14	77	190		488		810		2 350
	5	14	55	170		380		870		2 380
	7	14	54	161		379		804		2170
	10	13	50	157		353		715		1 470
	16	14	77	122	190	322	488	669	810	1 524	2 350
	20	14	77	115	190	275	488	636	810	1 791	2 350
	25	14	55	144	170	344	380	795	870	2 238	2 380
	28	14	77	113	190	282	488	609	810	1 651	2 350
	35	14	55	141	170	353	380	762	870	2 064	2 380
	40	14	77	109	190	259	488	560	810	1 480	2 350
	49	14	54	161	161	379	379	804	804	2 170	2 170
	50	14	55	136	170	324	380	700	870	1 850	2 380
	70	14	54	161	161	379	379	804	804	2 170	2 170
	100	13	50	157	157	353	353	715	715	1470	1470
Couple d'arrêt d'urgence⁽³⁾		1.5*Tmax
Jeu angulaire maximum (arc-minutes)	1 train	Standard ≤8 / Option ≤6		Standard ≤8 / Option ≤5
Jeu angulaire maximum (arc-minutes)	2 trains	Standard ≤8 / Option ≤6		Standard ≤8 / Option ≤6
Vitesse d'entrée nominale (tr/min) ⁽⁴⁾		4 000	4 000	3 100		2 800		2 600		2 000
Vitesse d'entrée maxi (tr/min)⁽⁵⁾		7 500	7 500	6 000		5 500		5 000		4 500
Efforts radiaux admissibles (N)(6)		320	465	1 440		3 960 ⁽¹¹⁾		11 680 ⁽¹¹⁾		22 500 ⁽¹²⁾
Efforts axiaux admissibles (N) ⁽⁶⁾		420	565	2 050		5 700 ⁽¹¹⁾		16 900 ⁽¹¹⁾		17 400 ⁽¹²⁾
Couple de basculement admissible (Nm) ⁽⁶⁾		11	23	95		335 ⁽¹¹⁾		1 130 ⁽¹¹⁾		2 280 ⁽¹²⁾
Rendement au couple nominal (%) ⁽⁷⁾	1 train	>94
Rendement au couple nominal (%) ⁽⁷⁾	2 trains	>92
Rigidité torsionnelle (Nm/min)		6	13	32		82		150		600
Durée de vie au couple nominale ⁽⁸⁾(h)		20 000
Température ambiante mini / maxi (°C)⁽⁹⁾		-15 / +45
Température maxi au toucher (°C)		90
Indice de Protection		IP65
Niveau sonore (dB) ⁽¹⁰⁾		<68
Lubrification à vie		Graisse (lubrifié à vie)
Couleur		Bleu Capri (code RAL 5019)
Bride d'entrée		Aluminium anodisé

Calcul suivant norme ISO 6336-2, pour durée de vie 20 000 heures en conditions réelles, soit : facteur d'application : 1.25, vitesse nominale et température intérieure 60°C
Calcul suivant ISO 6336-2, durée d'application 2 000 h soit 10% de la vie nominale avec les paramètres suivants : facteur de sécurité : 1.4, vitesse nominale, température 60°C. Ces valeurs de couple ne sont pas valables à la vitesse maxi et peuvent entraîner une surchauffe en cas d'utilisation prolongée. Utiliser un couple supérieur au couple nominal entraîne une usure de la denture. Nous consulter pour plus d'informations.
1000 arrêts d'urgence maximum.
Vitesse à laquelle le couple nominal peut être délivré 20 000 heures en continu dans les conditions de calcul détaillées plus haut.
Vitesse acceptable pour une courte durée.
Appliquée sur la face avant de l'arbre de sortie à 100 tr/min pendant 20 000h.
Mesuré à chaud (60°C), au couple et à la vitesse nominaux
Durée de vie minimale au couple et à la vitesse nominaux. En dessous de ce couple et/ou de cette vitesse, la durée de vie des engrenages internes augmente fortement. Consultez-nous pour connaître une estimation gratuite de la durée de vie du réducteur dans vos conditions d'utilisation.
Température ambiante. Se référer aux facteurs de température dans la section information. D'autres plages de températures sont disponibles.
Rapport 10, mesuré à la vitesse nominale et à 1m.
Version disponible avec des rouleaux (Option TR) sur demande
Version standard avec des roulements à rouleaux

*De nombreux autres rapports sont disponibles, n'hésitez pas à nous solliciter. Certain sont déja présent sur la version anglaise du site web.

** Sur les réducteurs à 2 étages, le train d'entrée peut etre réduit (R) ou puissant (P). Le standard est d'utiliser une entrée réduite.

TELECHARGEMENTS

Les fiches techniques et les plans 3D seront disponibles au téléchargement prochainement. Veuillez faire la demande à votre distributeur en cliquant sur ce lien : contact@reckondrives.com.
